发布时间：2024-09-19 11:59:20
PCB力催

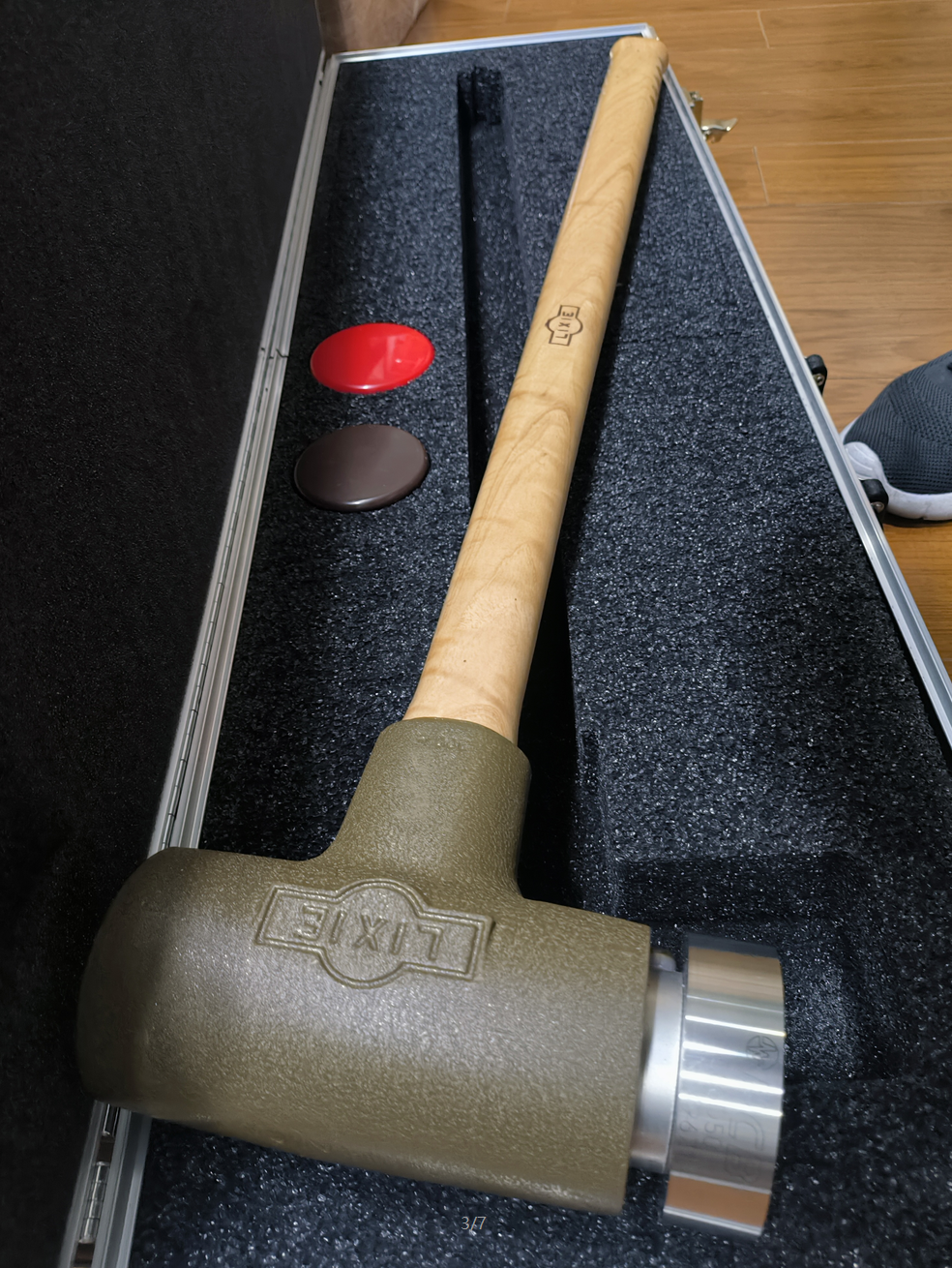

冲击力锤
应用
■结构健康测试
■谐振测定
■模态分析
型号
086E80
086C01
086C02
086C03
086C04
小贴士一
在实际应用中
哪些因素影响力锤的选择?
有一个普遍的经验法则，遵循较大结构需用较大
冲击力锤。如下是一些选择指南:
086E80-印刷电路板和硬盘驱动器
086C01-小阻尼板和框架
086C02、C03、C04- -中型框架结构，如车架，发动
机和机械加工零件
086D05- -泵和压缩机等较重的元件
086D20--重型结构，如基座和贮罐
086D50- -建筑物、桥梁、船舶等大型结构
型号086D05 086D20 086D50
传声器及前置放大器
应用
■噪声、振动和粗糙度(NVH) 测试
■环境噪声分析
■声功率测试
■传递路径分析
■声压成像
■常规声学降噪
预极化(0V)
6.5
Model 378A04 (450 mV/Pa)
80
15
Model 377A07 (50 mV/Pa)
145
自
由
15
Model 377B02 (50 mV/Pa)
146
场
20
Model 377A06 (12.6 mV/Pa)
160
35
Model 377C01 (2 mV/Pa)
164 )
11.5
150
Model 377A15(50 mV/Pa)
15
Model377B11 (50 mV/Pa) 143
压
力
( 20
Model 377C13 (12.6 mV/Pa)
155 &＃39;
场
65
Model 377A12 (0.25 mV/Pa)
178
( 35
Model 377C10, rear vented (1 mV/Pa)
1741
Model 377A14, side vented (1 mV/Pa)
174
预极化(0V)
电容传声器
特点
■新型设计
■ICP@传感器电源供电
■单通道成本低
■符合IEC“1型”标准
■使用BNC或者10-32接头同轴电缆
■可与ICP@加速度计或压力传感器互换电源
型号
377C01
377C10
377A12
377A14
预极化(0V)精密传声器
型号
377A06
377A07
377A21
377B02
377B11
377C13
377C20
377A15
外部极化(200V)精密传声器
型号
2520
2530
2540
2559
377C41
2541
2560
2570
2575
前置放大器
型号
426B03
426E01
HT426E01
426A10
426A11
426A30
426B31
阵列传声器
特点
■现代预极化(0V)设计
■ICP@传感器电源供电
■单通道成本低
■使用BNC，SMB或10-32接头同轴电缆
■可与ICP⑧型加速度计及压力传感器互换
应用
■声全息
■波束形成
■常规听觉范围内的声学测试
■声压成像
■预防性维护
■机械监测
ICP@阵列传声器及集成前放
型号
130A24
130F20 I
130F21
130F22
声学附件
适配器
079A02连接1/4英寸传声器和1/2英寸前置放大器的适配器
079B03连接1/2英寸传声器和1/4英寸前置放大器的适配器
079B25连接1英寸传声器到1/2英寸前置放大器的适配器
079A24用于固定传声器的5/8英寸螺栓转换1/4英寸螺栓三脚架适配器
079A29连接支架的旋转接头适配器
079A41 1/4英寸传声器直角适配器
079A42 1/2英寸传声器直角适配器
079A52加固型栅帽，用于1/2"(12mm)高灵敏度传声器
电缆(另有其他长度可选)
EXA010 10英尺电缆， 7针接头
003C10 10 英尺同轴电缆，一端10-32 plug接头，另一端BNC plug接头
003D10 10 英尺同轴电缆，两端为BNC plug接头
003U10 10 英尺同轴电缆，两端为SMB plug接头
003V10 10 英尺同轴电缆，一端SMB plug接头，另一端BNC plug接头
声学附件
校准设备
CAL200 1kHz,94和114dB， 校准器
ADP109连接CAL 200和1/4英寸传声器的适配器
CAL250 250Hz, 114dB校准器
ADP021连接CAL 250和1/4英寸传声器的适配器
079A31用于CAL250校准器的8通道耦合器
079A30活塞发声器用1英寸传声器校准适配器
环境保护
079A07 3-1/2英寸防风罩， 用于1/4英寸传声器
079A06 3-1/2英寸防风罩， 用于1/2英寸传声器
079C20 1/4 英寸传声器鼻锥
079B21 1/2英寸传声器 鼻锥
EPS2116户外保护，3/4英寸安装，1/4 英寸侧端出口安装
传声器支架
079B10 1/4英寸传声 器架
079A11 1/2英寸传声 器架
079C23 1/4英寸和1/2英寸传声 器架
079A32 1/4英寸传声 器夹架
三脚架和安装座
079A15带伸缩杆的三脚架
079B16小型三脚架，支撑脚可调整
079A17照相机三脚架
079A18可调式夹钳
